성장하는 전기 자동차 분야에서는 더 긴 주행 거리, 더 나은 안전성 및 더 높은 효율성에 대한 요구로 인해 고성능 전기 자전거(E-Bike) 배터리에 대한 수요가 급증했습니다. 리튬 이온(Li-ion) 배터리 팩은 모든 전기 자전거의 가장 중요한 구성 요소 중 하나입니다. 최고의 제조업체로서중국의 전기 자전거 배터리, 이 기사에서는 전기 자전거용 신뢰할 수 있는 고성능 리튬 이온 배터리 팩을 제작하기 위한 기본 제조 공정과 설계 고려 사항을 자세히 설명합니다.
전기자전거 리튬이온 배터리 팩의 기본 이해
리튬 이온 배터리 팩은 전기 자전거의 원동력으로 기존 납축 배터리에 비해 높은 에너지 밀도, 긴 수명, 상대적으로 가벼운 무게를 제공합니다. 이러한 팩은 일반적으로 자전거 모터가 효율적으로 작동하는 데 필요한 전압과 용량을 제공하는 직렬 또는 병렬로 배열된 여러 개의 리튬 셀로 구성됩니다.
배터리 팩의 설계는 E-자전거의 전원 시스템과의 호환성을 보장하고 토크, 가속도 및 주행 거리를 극대화해야 합니다. 인산철리튬(LiFePO4)과 NMC(리튬니켈망간코발트산화물)는 전기자전거 배터리에 사용되는 가장 일반적인 화학물질로, 각각 안정성, 수명, 에너지 밀도 측면에서 특별한 이점을 제공합니다.
전기자전거 리튬이온 배터리 제조공정

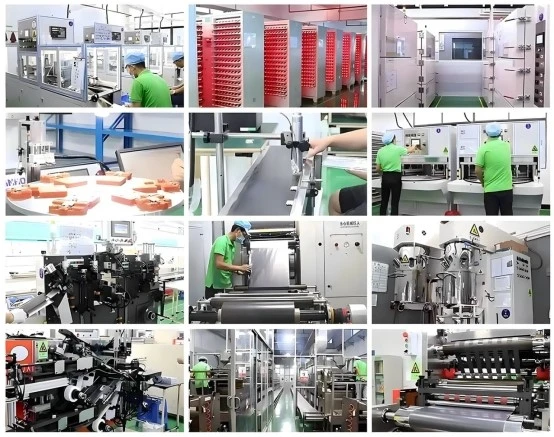

E-자전거용 리튬 이온 배터리 팩을 제조하는 과정은 성능과 안전을 모두 보장하기 위한 여러 주요 단계를 포함하여 복잡합니다.
1단계: 원료 선택 및 세포 준비
제조 공정은 배터리 셀을 신중하게 선택하는 것부터 시작됩니다. 전기 자전거 리튬 이온 배터리는 일반적으로 원통형 셀(18650 또는 21700 등), 각형 또는 파우치 셀을 사용하며 각각은 원하는 애플리케이션에 따라 선택됩니다. 제조업체는 품질과 일관성을 보장하기 위해 평판이 좋은 공급업체의 소스 셀을 제공합니다. 그런 다음 셀은 전압 및 내부 저항과 같은 주요 특성을 기준으로 분류되어 균일성과 오래 지속되는 성능을 보장합니다.
2단계: 배터리 셀 조립

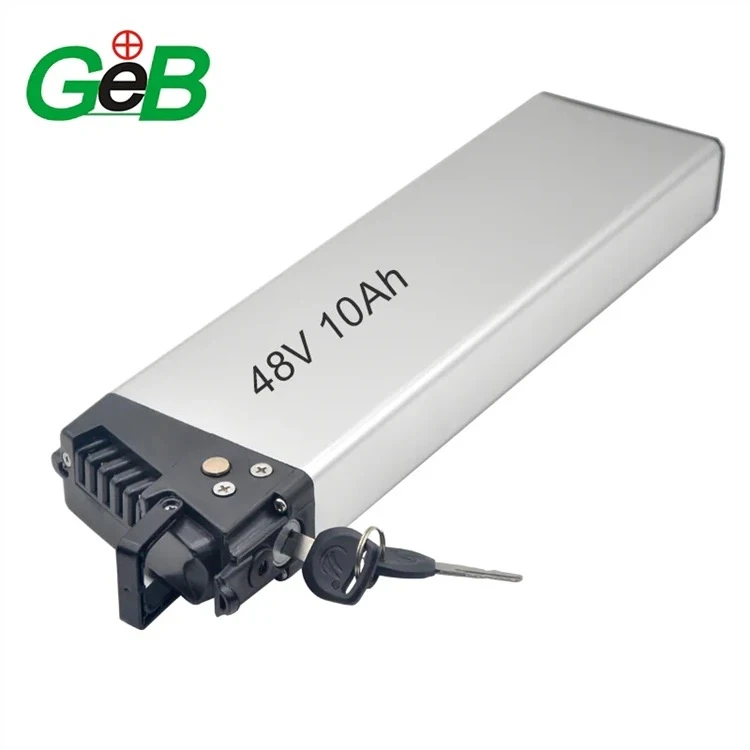

셀이 준비되면 조립 프로세스가 시작됩니다. 여기에는 E-자전거 시스템에 필요한 전압과 용량에 따라 셀을 직렬 또는 병렬로 연결하는 것이 포함됩니다. 예를 들어, 일반적인 48V E-자전거 배터리는 13-14 셀을 직렬(각각 3.7V)로 사용할 수 있는 반면, 고성능 E-자전거용 더 큰 배터리 팩에는 추가 셀이 필요할 수 있습니다.
셀은 내충격성 및 부식 방지 기능을 제공하는 내구성 있는 ABS 플라스틱으로 만들어진 보호 하우징에 배열됩니다. 이 하우징은 물, 먼지, 극한의 온도와 같은 외부 조건으로부터 배터리를 보호하도록 설계되었습니다.
3단계: 배터리 관리 시스템(BMS) 통합
배터리 팩의 핵심 구성 요소는 배터리 관리 시스템(BMS)입니다. BMS는 충전 및 방전 주기를 조절하고 과충전, 과방전 및 단락으로부터 셀을 보호함으로써 배터리 팩의 상태를 모니터링합니다. 또한 BMS는 셀 전체의 열 조절 및 전압 균형을 유지하여 배터리의 전반적인 안전을 보장합니다.
고급 E-자전거 시스템에는 CANBUS 또는 UART 통신 프로토콜을 갖춘 고급 스마트 BMS 솔루션이 통합되어 성능을 실시간으로 모니터링하고 사용 중 진단 및 최적화가 가능합니다.
4단계: 절연 및 안전 기능
배터리 팩은 단락을 방지하고 작동 중 안전을 보장하기 위해 적절하게 절연되어야 합니다. 열 발생을 방지하기 위해 단열재를 추가했으며, 셀과 모터 사이의 안전한 연결을 보장하기 위해 고품질 배선과 커넥터를 사용했습니다.
또한 팩 설계에는 열폭주나 외부의 물리적 손상과 같은 위험으로부터 보호하기 위해 퓨즈 및 압력 완화 밸브와 같은 내부 안전 기능도 포함되어 있습니다.
전기 자전거 배터리 팩 설계 고려 사항
E-자전거용 리튬 이온 배터리 팩을 설계할 때는 다음과 같은 몇 가지 주요 요소를 고려해야 합니다.
전압 및 용량 요구 사항: 설계 프로세스의 첫 번째 단계는 특정 E-자전거 모델의 전압 및 용량 요구 사항을 이해하는 것입니다. 예를 들어, 48V 배터리 팩은 일반적으로 고성능 E-자전거에 필요한 전력을 제공합니다. 암페어시(Ah)로 측정되는 용량은 E-자전거가 한 번 충전으로 얼마나 멀리 이동할 수 있는지를 결정하며, 이는 통근자와 레크리에이션 라이더 모두에게 중요한 고려 사항입니다.
배터리 폼 팩터: 전기 자전거 배터리 팩은 원통형, 각형 또는 파우치 셀과 같은 다양한 폼 팩터로 제공됩니다. 각 폼 팩터에는 고유한 이점이 있습니다. 원통형 셀은 내구성이 뛰어나고 비용 효율적이며, 각형 셀은 공간 효율성이 더 높으며, 파우치 셀은 가볍고 유연하여 소형 또는 맞춤형 디자인에 이상적입니다. 폼 팩터는 크기, 모양, 성능을 포함한 배터리 팩의 전체 디자인에 직접적인 영향을 미칩니다.
온도 관리: 리튬 이온 배터리는 온도 변화에 민감하며 극심한 더위나 추위는 성능과 수명에 큰 영향을 미칠 수 있습니다. 배터리 팩 설계에는 특히 극한 기후 조건이 만연한 지역에서 최적의 작동 온도를 유지하기 위한 효과적인 열 관리 솔루션이 포함되어야 합니다. 열 방출을 관리하기 위해 냉각판이나 열 패드가 통합되는 경우가 많습니다.
내구성 및 보호: 배터리 팩의 외부 케이스는 내구성이 있어야 하며 충격, 진동 및 물과 먼지와 같은 환경 요인에 대한 저항력이 있어야 합니다. 많은 제조업체는 내구성, 비용 및 제조 용이성의 균형을 위해 ABS 플라스틱을 선택합니다. 또한 과전류, 과충전 및 단락을 방지하기 위해 보호 회로와 퓨즈가 통합되어 E-자전거 배터리의 전반적인 안전성이 향상됩니다.
품질 관리 및 테스트
E-자전거용 리튬 이온 배터리 팩의 품질과 안전성을 보장하는 것은 매우 중요합니다. 제조 공정의 각 단계에서 엄격한 품질 관리 조치가 시행됩니다. 여기에는 개별 셀의 전압 및 저항 테스트, 조립의 균일성 보장, 배터리 관리 시스템(BMS)이 올바르게 작동하는지 확인하는 작업이 포함됩니다.
최종 테스트에는 충전 및 방전 주기, 열 테스트, 용량 테스트 등 다양한 조건에서 팩의 성능을 평가하는 작업이 포함됩니다. 목표는 배터리 팩이 성능, 신뢰성 및 안전에 대한 최고 표준을 충족하는지 확인하는 것입니다.
전기자전거 배터리 제조 동향
E-자전거 배터리 산업은 에너지 밀도 향상, 무게 감소, 안전성 향상을 목표로 하는 발전을 통해 지속적으로 혁신하고 있습니다. 제조업체들은 우수한 열 안정성과 더 긴 수명을 제공하는 인산철리튬(LiFePO4)과 같은 새로운 배터리 화학 물질을 탐색하고 있습니다. 또한 제조업체는 환경에 미치는 영향을 줄이기 위해 배터리 재활용 및 에너지 효율적인 생산 기술을 포함한 지속 가능한 관행을 채택하고 있습니다.
또 다른 주요 추세는 전기자전거 배터리를 충전하는 데 걸리는 시간을 크게 줄이는 고속 충전 기술의 개발입니다. 전기 자전거에 대한 수요가 증가함에 따라 이러한 혁신은 전반적인 E-자전거 경험을 향상시키는 데 중요한 역할을 할 것입니다.
결론
리튬 이온 배터리 팩은 모든 E-자전거의 중요한 구성 요소이며, 설계 및 제조 공정은 고성능, 신뢰성 및 안전한 제품을 제공하는 데 필수적입니다. 제조업체는 셀 분류 및 조립부터 고급 배터리 관리 시스템 통합에 이르기까지 전기 자전거 배터리 생산과 관련된 주요 단계를 이해함으로써 차세대 전기 자전거에 전력을 공급하는 배터리를 생산할 수 있습니다. 배터리 기술의 지속적인 발전으로 E-자전거의 미래는 그 어느 때보다 밝아 보입니다.
