전기자전거 분야에서는 배터리팩의 성능과 신뢰성이 전기자전거의 전반적인 성능을 결정하는 핵심이다. 48V 20Ah 전기 자전거 배터리 팩은 현재 더 일반적인 디자인입니다. 선도적인 배터리 제조업체로서 이 종합 가이드에서는 48V 20Ah 배터리 팩이 무엇인지 설명하고 48V 20Ah 배터리 팩을 만드는 전체 과정을 설명합니다.
배터리 기본 사항 이해
배터리 팩 제작의 세부 사항을 살펴보기 전에 배터리와 관련된 몇 가지 기본 개념을 이해하는 것이 중요합니다.
전압 및 용량
전압(V):이것은 전위의 척도입니다. 전압이 높을수록 eBike 모터를 구동하는 데 더 많은 전력을 사용할 수 있음을 의미합니다. 48V 배터리 팩은 eBike에 일반적으로 사용되며 전력과 효율성의 적절한 균형을 제공합니다.
용량(아):암페어시(Ah) 단위로 측정되는 이 수치는 배터리가 저장할 수 있는 에너지의 양을 나타냅니다. 20Ah 배터리는 이론적으로 1시간 동안 20A, 20시간 동안 1A를 공급할 수 있습니다. 용량이 클수록 재충전하지 않고도 eBike를 더 오랫동안 탈 수 있습니다.
와트시(Wh)
배터리의 에너지 용량을 더 잘 이해하려면 다음 공식을 사용하여 와트시(Wh)를 계산할 수 있습니다.
와=V×아
48V 20Ah 배터리 팩의 경우 에너지 용량은 다음과 같습니다.
48V×20Ah=960Wh
이는 배터리가 1시간 동안 960와트, 2시간 동안 480와트를 공급할 수 있어 장거리 주행에 적합하다는 것을 의미합니다.
배터리 유형
배터리 화학물질의 선택이 중요합니다. 납산 배터리가 일반적으로 사용되지만 리튬 배터리보다 무겁고 효율성이 떨어집니다. 리튬 이온 배터리, 특히 리튬 폴리머(LiPo) 및 리튬 철 인산염(LiFePO4)은 더 높은 에너지 밀도, 더 가벼운 무게, 더 긴 수명 주기를 제공하므로 eBike 응용 분야에 이상적입니다.
직렬 및 병렬 연결
배터리 팩을 설계할 때 배터리 연결 방법을 이해하는 것이 중요합니다. 일반적으로 직렬 연결과 병렬 연결을 조합하여 사용합니다.
직렬 연결
직렬 연결에서는 한 배터리의 양극 단자가 다음 배터리의 음극 단자에 연결됩니다. 용량은 동일하게 유지되는 동안 전압이 합산됩니다.
예: 48V 배터리 팩을 만들려면 3.7V 리튬 이온 배터리 셀 13개를 직렬로 연결해야 합니다(3.7V x 13=48.1V).
병렬 연결
병렬 연결에서는 모든 양극 단자가 함께 연결되고 모든 음극 단자가 함께 연결됩니다. 용량이 추가되는 동안 전압은 동일하게 유지됩니다.
예: 20Ah 용량을 달성하려면 2개의 10Ah 셀을 병렬로 연결할 수 있습니다.
구성 선택
직렬 및 병렬 연결을 결합하면 배터리 팩을 맞춤 설정할 수 있습니다. 예를 들어, 강력하고 안정적인 48V 20Ah 배터리 팩을 만들기 위해 각각 20Ah인 13개의 셀을 직렬로 연결할 수 있습니다.
재료 준비
건축을 시작하기 전에 필요한 재료와 도구를 모으십시오.
재료
- 배터리 셀: 필요한 전압과 용량에 맞는 정격을 갖춘 고품질 리튬 이온 셀을 선택하세요.
- 배터리 관리 시스템(BMS): 이 구성 요소는 배터리를 과충전, 과방전 및 단락으로부터 보호하여 안전성과 수명을 보장합니다.
- 커넥터 및 배선: 과열 없이 전류를 처리하려면 적절한 게이지 와이어와 커넥터를 사용하십시오.
- 열수축 튜브: 절연 및 보호용.
- 배터리 인클로저: 배터리 팩을 보관하고 보호합니다.
- 퓨즈: 추가적인 안전을 위해 과도한 전류 흐름을 방지합니다.
도구
- 납땜 인두: 안전한 연결을 위한 것입니다.
- 멀티미터: 전압과 연속성을 테스트합니다.
- 와이어 스트리퍼: 와이어를 준비합니다.
- 히트건: 열수축 튜브를 적용하는 데 사용됩니다.
배터리 팩 설계
이제 재료가 준비되었으므로 배터리 팩을 디자인할 차례입니다. 다음은 몇 가지 주요 고려 사항입니다.
공들여 나열한 것
배터리 셀의 레이아웃을 계획하십시오. 과열을 방지하기 위해 공기 흐름이 가능하도록 인클로저 내에 단단히 고정되었는지 확인하십시오.
연결 전략
직렬 및 병렬 구성을 결정하십시오. 예를 들어, 18650 셀을 사용하는 경우 견고한 48V 20Ah 설정을 위해 13s2p(직렬 13개, 병렬 2개)로 배열할 수 있습니다.
안전 기능
안전 기능을 설계에 통합하세요. BMS는 유지보수를 위해 쉽게 접근할 수 있어야 합니다. 잠재적인 과부하를 방지하려면 적절한 퓨즈를 사용하십시오.
단계별 지침
1단계: 세포 준비
각 셀의 손상이나 결함을 검사하십시오.
멀티미터를 사용하여 각 셀의 전압을 테스트합니다. 전압이 밀접하게 일치하는지 확인하십시오.
2단계: 셀 연결하기
- 직렬 연결:
첫 번째 셀의 양극 단자를 다음 셀의 음극 단자에 납땜합니다.
모든 셀이 직렬로 연결될 때까지 반복합니다.
- 병렬 연결(해당하는 경우):
모든 양극 단자를 함께 연결하고 셀의 모든 음극 단자를 병렬로 연결합니다.
3단계: BMS 설치
제조업체의 지침에 따라 BMS를 연결하십시오. 일반적으로 여기에는 각 직렬 셀을 해당 BMS 터미널에 연결하는 작업이 포함됩니다.
4단계: 배터리 팩 넣기
조립된 배터리 팩을 인클로저에 넣습니다.
열수축 튜브를 사용하여 노출된 연결부를 덮고 절연을 보장합니다.
5단계: 최종 테스트
인클로저를 밀봉하기 전에 멀티미터를 사용하여 팩의 총 전압을 확인하십시오. 약 48V로 표시되어야 합니다.
충전 및 방전 주기를 시뮬레이션하여 BMS 기능을 테스트합니다.
충전 및 유지관리
충전 중
- 배터리의 전압 및 화학적 성질과 호환되는 충전기를 사용하십시오. 안전한 충전을 위해서는 48V 리튬 배터리 충전기를 사용해야 합니다.
- 과충전을 방지하려면 충전 과정을 모니터링하세요. BMS는 이를 관리하는 데 도움이 되지만 계속해서 주의를 기울이는 것이 좋습니다.
유지 관리 팁
- 정기 점검: 개별 셀의 전압을 주기적으로 점검하여 균형이 유지되는지 확인합니다.
- 온도 모니터링: 작동 또는 충전 중에 배터리 팩이 과열되지 않는지 확인하십시오.
- 청소: 단자를 깨끗하고 부식되지 않게 유지하십시오.
자주 묻는 질문(FAQ)
1. 48V 20Ah 배터리는 얼마나 오래 지속되나요?
배터리 수명은 사용량, 충전 습관, 유지 관리에 따라 달라집니다. 일반적으로 리튬 배터리는 500~1000회 충전 주기 동안 지속될 수 있습니다.
2. 배터리 팩을 직접 만들어도 안전한가요?
올바르고 안전하게 수행된다면 배터리 팩을 직접 만드는 것도 안전할 수 있습니다. 항상 고품질 부품을 사용하고 안전 지침을 따르십시오.
3. 납땜 경험이 없으면 어떻게 되나요?
자재 납땜 연습을 고려하거나 경험이 있는 사람에게 도움을 요청하세요. 적절한 연결은 안전과 성능에 매우 중요합니다.
4. 납산 배터리를 대신 사용할 수 있나요?
납산 배터리를 사용할 수도 있지만 리튬 배터리에 비해 더 무겁고 효율성이 낮아 eBike 성능에 영향을 미칠 수 있습니다.
결론
48V 20Ah 배터리 팩을 만드는 것은 eBike 경험을 크게 향상시킬 수 있는 보람 있는 프로젝트입니다. 기본 원리를 이해하고 올바른 재료를 모으고 체계적인 접근 방식을 따르면 고객의 요구에 맞는 안정적이고 효율적인 배터리 팩을 구축할 수 있습니다. 배터리 팩이 향후 몇 년간 제대로 작동할 수 있도록 항상 안전과 유지 관리를 최우선으로 생각하십시오. 즐거운 라이딩 되세요!
48V 20Ah 전기 자전거 배터리 팩 무료 샘플을 직접 받으세요

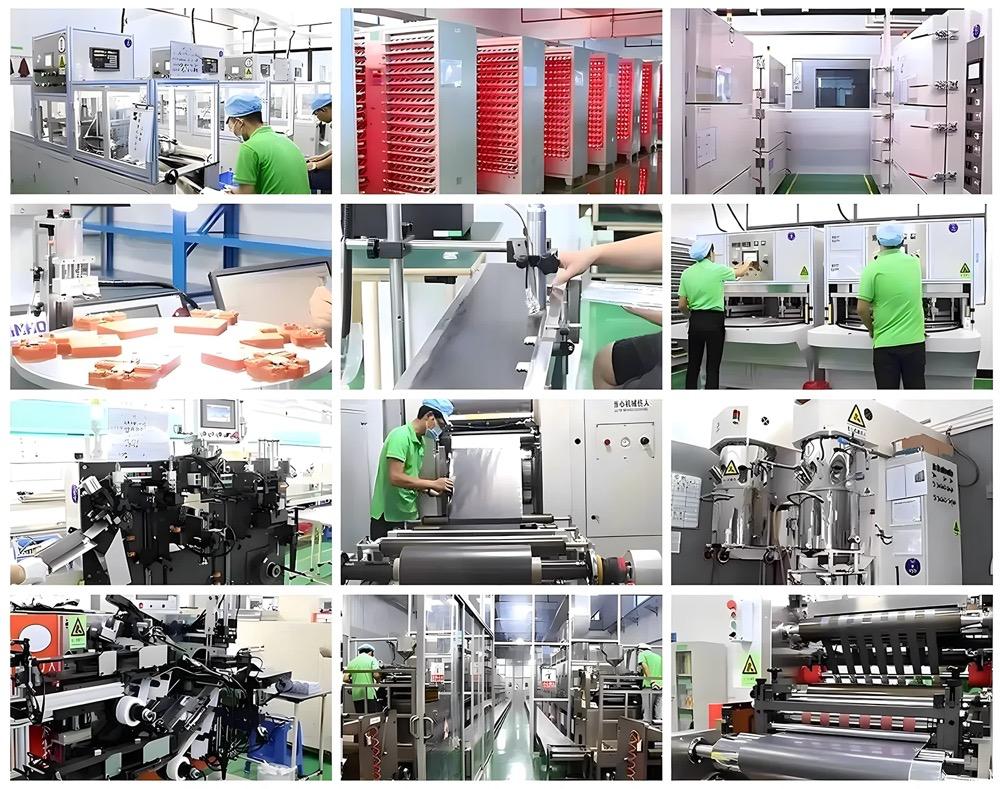

General Electronics Technology Co., LTD의 브랜드인 GEB는 선전에 본사를 둔 전기 자전거 리튬 배터리의 선도적인 제조업체입니다. 2009년에 설립된 저희 공장은 180명 이상의 직원을 고용하고 있으며 연간 매출이 3천만 달러를 초과합니다. 우리는 안전성과 성능을 보장하기 위해 인산철리튬 기술에 중점을 둔 고급 리튬 배터리를 전문으로 합니다. 당사의 고유한 플라스틱 케이스는 절연성과 내화학성을 향상시켜 안전성을 높이고 저온 충전 기능을 향상시킵니다. 안전사고 제로 기록을 보유한 GEB는 국내외 고객 사이에서 높은 평판을 얻었으며 안전한 리튬 배터리에 대한 신뢰할 수 있는 선택이 되었습니다. 무료 샘플을 받으려면 지금 이메일로 문의하세요(sales@gebattery.co)
