전기 스쿠터에 24V 배터리를 배선할 때 많은 초보자는 작업이 복잡하고 어려울 수 있습니다. 그러나 실제로 기본 원리를 이해하고 올바른 방법을 따르면 프로세스는 생각만큼 어렵지 않습니다. 24V 배터리 시스템은 이름에서 알 수 있듯이 24V의 전력을 제공하며 이는 많은 경량 전기 스쿠터와 소형 전기 자동차의 표준 구성입니다. 이러한 배터리는 일반적으로 리튬 또는 납산 유형이며 둘 다 전기 스쿠터에 충분한 전력을 공급할 수 있어 매일 통근이나 주말 라이딩에 이상적입니다.
왜 더 높은 전압 옵션 대신 24V 배터리를 선택하는지 궁금할 것입니다. 간단히 말해서, 24V 배터리는 무게를 낮게 유지하면서 충분한 전력을 제공하는 것 사이의 균형을 유지하므로 경량 전기 스쿠터에 적합합니다. 다음 섹션에서는 올바른 배터리를 선택하는 방법, 배선 단계 및 배터리 배선 프로세스를 성공적으로 완료할 수 있도록 중요한 고려 사항에 대해 자세히 설명합니다.
필요한 재료
배선을 시작하기 전에 필요한 모든 도구와 재료가 있는지 확인하는 것이 중요합니다. 다음은 전기 스쿠터에 24V 배터리를 연결하는 데 필요한 기본 구성 요소 목록입니다.
- 24V 배터리: 가장 중요한 구성 요소입니다. 일반적으로 리튬과 납산의 두 가지 유형의 배터리를 찾을 수 있습니다. 리튬 배터리는 더 높은 에너지 밀도와 더 긴 수명으로 인해 점점 인기가 높아지고 있으며 전기 스쿠터에 선호되는 선택입니다.
- 배터리 관리 시스템(BMS): BMS는 배터리 시스템의 "두뇌"입니다. 배터리 상태를 모니터링하여 과충전, 과방전, 과열을 방지하고 배터리가 손상되지 않도록 보호합니다.
- 배터리 연결 전선: 올바른 케이블을 선택하는 것이 중요합니다. 케이블은 배터리의 최대 전류 부하를 처리해야 합니다. 일반적으로 과전류로 인한 과열을 방지하려면 더 두꺼운 전선을 사용하는 것이 좋습니다.
- 커넥터: 배터리를 컨트롤러, 모터 등 전기 스쿠터의 다른 부품에 연결하는 데 사용됩니다. 일반적인 커넥터에는 XT60, Anderson Powerpole 등이 포함됩니다.
- 전기 테이프 및 절연 테이프: 모든 연결 지점을 적절하게 절연하여 단락이나 감전을 방지하는 데 사용됩니다.
- 퓨즈 및 전류 보호 구성 요소: 퓨즈는 과전류로부터 보호하여 전체 시스템의 안전을 보장합니다.
이러한 자료가 모두 준비되면 프로세스를 시작할 수 있습니다. 다음 단계에서는 이러한 구성 요소를 올바르게 연결하는 방법을 이해하는 것입니다.
올바른 배터리 사양 선택
올바른 배터리를 선택하는 것은 전기 스쿠터의 성능과 안전을 보장하는 데 중요합니다. 24V 배터리를 선택할 때 고려해야 할 몇 가지 중요한 요소는 배터리 유형, 용량, 방전율 및 해당 BMS(배터리 관리 시스템)입니다.
1. 배터리 유형: 가장 일반적인 배터리 유형은 리튬과 납산입니다. 리튬 배터리는 무게, 용량 밀도, 수명 측면에서 장점이 있어 최신 전기 스쿠터에 더 적합합니다. 반면, 납축 배터리는 가격이 저렴하지만 무겁고 수명이 짧은 경향이 있습니다.
2. 배터리 용량(Ah): 배터리 용량은 배터리가 제공할 수 있는 전력량을 결정하며, 용량이 클수록 스쿠터의 주행 거리는 길어집니다. 일반적으로 대부분의 전기 스쿠터에는 5Ah~10Ah 용량의 배터리로 충분하며, 주행 거리는 20~50km입니다. 특정 요구 사항에 따라 적절한 배터리 용량을 선택할 수 있습니다. 장거리 라이딩을 자주 하는 경우에는 고용량 배터리를 권장합니다.
3. 방전율(C 등급): 배터리의 방전율은 지속 기간 동안 처리할 수 있는 전류량을 나타내며 일반적으로 "C"로 표시됩니다. 예를 들어, 10C 등급의 배터리는 전류 용량의 10배를 출력할 수 있습니다. 특히 가속이나 오르막길 주행 시 전압 강하나 과열을 일으키지 않고 안정적인 전력 공급을 보장하려면 높은 방전율이 중요합니다.
4. 배터리 관리 시스템(BMS): BMS의 역할은 과충전 및 과방전을 방지하는 것뿐만 아니라 각 개별 셀의 상태를 모니터링하여 배터리 팩 내의 불균형을 방지하는 것입니다. 24V 시스템의 경우 구성에는 일반적으로 전압 범위와 해당 BMS 요구 사항을 결정하는 10S(10 시리즈) 또는 12S(12 시리즈) 팩이 포함됩니다. 반드시 배터리 사양에 맞는 BMS를 선택하세요.
이러한 배터리 사양을 이해하면 전기 스쿠터의 요구 사항에 가장 적합한 24V 배터리를 선택할 수 있습니다.

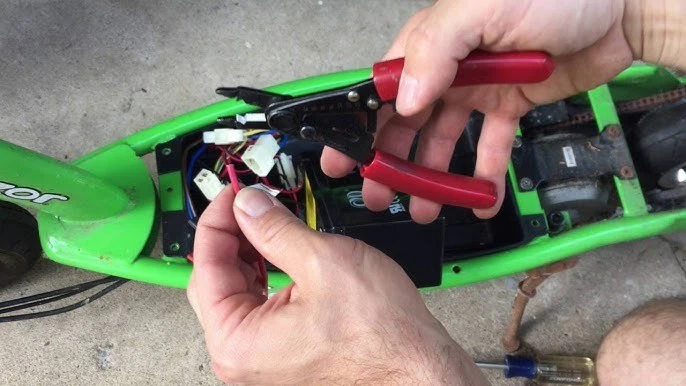

배터리 배선 원리
전기 스쿠터의 배터리 시스템이 원활하고 안전하게 작동하려면 배터리 배선의 원리를 이해하는 것이 중요합니다. 24V 배터리 시스템의 배선에는 주로 배터리를 스쿠터의 컨트롤러, 모터 및 충전기에 연결하는 작업이 포함됩니다. 각 연결의 작동 방식과 관련 단계를 자세히 살펴보겠습니다.
- 양극 및 음극 연결: 먼저 배터리의 양극 및 음극 단자를 올바르게 연결했는지 확인해야 합니다. 양극 단자는 일반적으로 "+" 또는 빨간색으로 표시되고, 음극 단자는 "-" 또는 검정색으로 표시됩니다. 배터리를 연결할 때 양극 단자가 스쿠터의 양극 입력에 연결되고 음극 단자가 음극 입력에 연결되어 있는지 확인하십시오. 극성을 바꾸면 스쿠터가 시동되지 않을 수 있으며, 최악의 경우 배터리나 컨트롤러가 손상될 수 있습니다.
- 배터리 및 컨트롤러 연결: 배터리는 배터리의 전압을 조절하고 모터의 전원 출력을 제어하는 스쿠터 컨트롤러에 연결됩니다. 연결 시 접촉 불량이나 합선을 방지하기 위해 배터리와 컨트롤러 사이의 연결이 확실하고 절연이 잘 되었는지 확인하십시오. 많은 스쿠터 컨트롤러에는 특정 배터리 입력 포트가 있으므로 사용 설명서의 배선 지침에 따라 올바르게 연결하기만 하면 됩니다.
- 배터리 및 모터 연결: 배터리는 스쿠터의 모터에도 연결되어야 합니다. 배터리는 전원을 공급하고 모터는 바퀴를 구동합니다. 이 연결은 일반적으로 컨트롤러를 통해 관리됩니다. 컨트롤러는 배터리에서 공급되는 전력을 조정하여 모터의 속도와 토크를 제어하기 때문입니다.
- 배터리 관리 시스템(BMS) 배선: BMS는 배터리 상태를 모니터링하고 배터리가 과충전 또는 과방전되지 않도록 하는 배터리 관리 시스템의 핵심입니다. BMS 배선에는 일반적으로 각 개별 배터리 셀의 전압을 모니터링하는 여러 입력 및 출력 단자가 포함됩니다. 배선 시 각 모니터링 선이 BMS에 올바르게 연결되어 있는지 확인하여 정확한 관리를 하시기 바랍니다.
배터리 설치 단계
배터리 설치는 배선 과정에서 중요한 부분입니다. 올바른 설치는 배터리 시스템의 안정성과 수명을 모두 보장하기 때문입니다. 다음은 24V 배터리를 설치하는 일반적인 단계입니다.
올바른 배터리 위치 선택: 먼저 배터리를 설치하기에 적합한 위치를 찾아야 합니다. 배터리는 주행 중에 움직이거나 진동하지 않는 위치에 단단히 장착되어야 합니다. 대부분의 전기 스쿠터에는 일반적으로 데크나 발판 아래에 배터리 설치를 위한 지정된 공간이 있습니다.
배터리 고정: 적절한 위치를 찾았으면 배터리를 스쿠터 프레임에 단단히 고정합니다. 배터리 브래킷, 나사 또는 테이프를 사용하여 배터리를 제자리에 고정할 수 있습니다. 손상이나 불안정을 초래할 수 있는 움직임을 피하기 위해 배터리가 단단히 고정되어 있는지 확인하십시오.
컨트롤러와 모터에 배터리 연결: 앞서 언급한 대로 배터리의 양극 및 음극 단자를 컨트롤러와 모터의 해당 입력에 연결합니다. BMS가 이미 설치된 경우 배선이 배터리, 컨트롤러 및 모터에 올바르게 연결되어 있는지 확인하십시오.

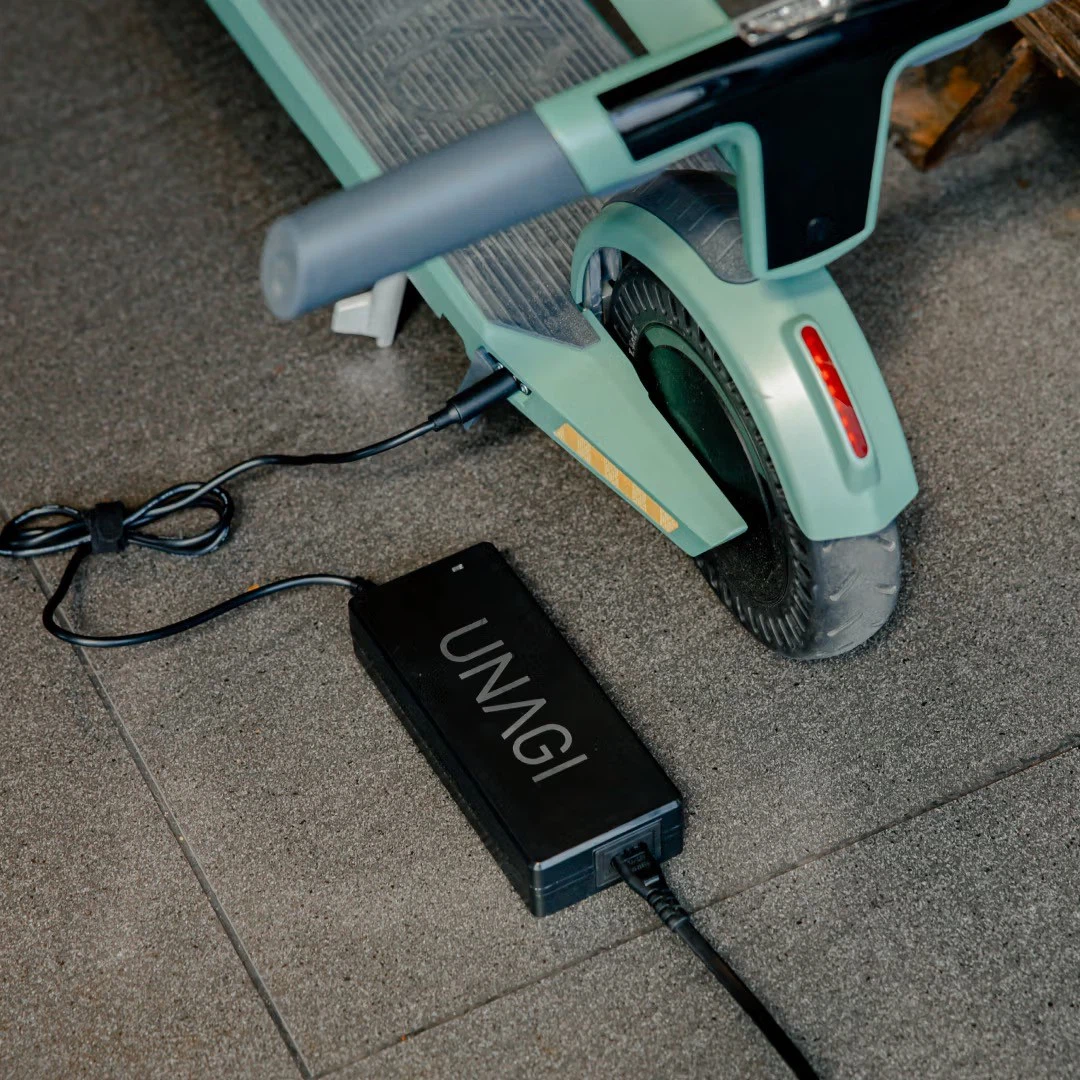

충전기 포트 연결: 전기 스쿠터에는 일반적으로 배터리를 충전하기 위해 충전기에 연결되는 충전 포트가 있습니다. 배터리를 설치할 때 나중에 쉽게 충전할 수 있도록 충전 포트가 제대로 연결되어 있는지 확인하세요.
연결 확인: 설치 후 모든 연결을 주의 깊게 검사하여 연결이 확실하고 전선이 노출되지 않았는지 확인하십시오. 단락이나 기타 전기 문제를 방지하기 위해 모든 연결이 잘 절연되어 있는지 확인하십시오.
안전 조치
배터리를 사용할 때는 항상 안전이 최우선입니다. 설치 및 배선 중에 필요한 안전 예방 조치를 취하면 배터리 시스템이 안전하고 효율적으로 유지됩니다. 다음은 몇 가지 필수 안전 조치입니다.
단락 방지: 배선 중에 배터리의 양극 및 음극 단자가 금속 물체와 접촉하지 않도록 항상 확인하십시오. 절연 테이프, 열 수축 튜브 및 기타 보호 재료를 사용하여 노출된 전선과 연결 지점을 덮어 단락을 방지하십시오.
퓨즈 및 전류 보호 사용: 배터리 시스템에 퓨즈 및 전류 보호 장치를 설치하는 것이 중요합니다. 퓨즈는 전류가 안전 한계를 초과하는 경우 회로를 분리하여 과전류로부터 보호합니다. 배터리 용량과 컨트롤러 요구 사항에 따라 적절한 전류 정격을 갖춘 퓨즈를 선택하십시오.
과충전 및 과방전 방지: 과충전 및 과방전은 특히 리튬 배터리의 경우 배터리 손상의 두 가지 주요 원인입니다. 배터리 관리 시스템(BMS)이 올바르게 설치되어 작동하는지 확인하세요. 배터리 전압을 모니터링하고 과충전이나 과방전을 방지하여 배터리 수명을 연장하는 데 도움이 됩니다.
정기적인 배터리 모니터링: 설치 후 배터리의 전압, 온도, 물리적 상태를 정기적으로 확인하십시오. 특히 장기간 사용 후에는 부기, 누출 또는 손상 징후가 있는지 주의하십시오. 이상이 발견되면 즉시 배터리를 교체하거나 수리하여 문제를 해결하십시오.
배터리를 물과 고온에 가까이 두지 마십시오. 특히 비가 오거나 습한 환경에서는 배터리를 물에 노출시키지 마십시오. 배터리가 물 유입으로부터 잘 보호되어 있는지 확인하십시오. 또한 배터리를 고온에 노출시키지 마십시오. 과열, 화재 또는 폭발이 발생할 수 있습니다.
이러한 안전 예방 조치를 따르면 전기 스쿠터의 배터리 시스템이 오랫동안 효율적이고 안전하게 작동할 수 있습니다.
디버깅 및 테스트
배터리 설치 및 배선이 완료되면 다음 단계는 디버깅 및 테스트를 수행하여 시스템이 제대로 작동하고 모든 연결이 올바른지 확인하는 것입니다. 디버깅 및 테스트 단계는 다음과 같습니다.
배터리 전압 확인: 디지털 멀티미터(DMM)를 사용하여 배터리 전압을 측정하고 적절한 범위 내에 있는지 확인합니다. 24V 배터리 시스템의 경우 완전히 충전되면 전압은 24V에 가까워야 합니다. 전압이 24V보다 현저히 낮은 경우 배터리가 완전히 충전되지 않거나 배선에 문제가 있을 수 있습니다.
컨트롤러 및 모터 연결을 확인하십시오. 전기 스쿠터의 전원을 켜고 배터리와 컨트롤러 사이의 전압이 안정적인지 확인하십시오. 모터가 원활하게 작동하는지 확인하십시오. 모터가 시작되지 않거나 이상한 소리가 나는 경우 배터리 전원이 부족하거나 배선 연결이 불량하거나 컨트롤러 설정 문제가 있을 수 있습니다.
기능 테스트: 가속, 제동, 조향 등 스쿠터의 다양한 기능을 테스트합니다. 배터리가 스쿠터에 지속적으로 전원을 공급할 수 있는지, 모든 구성 요소(모터, 컨트롤러 등)가 함께 잘 작동하는지 확인하세요. 가속 중에 스쿠터의 전력이 떨어지거나 전력이 부족해 보이는 경우 배터리 용량, 컨트롤러 설정 또는 배선 연결을 확인하십시오.
충전 포트 확인: 충전기가 배터리에 올바르게 연결되어 충전이 시작되는지 확인하세요. 충전기의 표시등을 확인하여 충전 과정에 문제가 없는지 확인하세요. 충전기가 작동하지 않으면 배터리 포트나 충전기 자체에 문제가 있을 수 있습니다.
온도 점검: 장기간 사용 후에는 배터리, 컨트롤러, 모터의 온도를 점검하십시오. 구성 요소가 과열되면 과전류, 배선 문제 또는 부적절한 열 방출을 나타낼 수 있습니다. 모든 부품이 정상 온도 범위 내에서 작동하는지 확인하십시오.
일반적인 문제 및 해결 방법
사용 중에 전기 스쿠터의 배터리 시스템에 몇 가지 일반적인 문제가 발생할 수 있습니다. 다음은 이러한 문제와 해결 방법 중 일부입니다.
전기 스쿠터가 시동되지 않습니다:
원인: 이는 배터리 충전 부족, 배선 문제 또는 컨트롤러 오작동으로 인해 발생할 수 있습니다.
해결 방법: 먼저 배터리 충전 상태를 확인하여 완전히 충전되었는지 확인하세요. 배터리 상태가 양호하다면 배터리와 컨트롤러 사이의 연결이 제대로 되었는지 확인하세요. 마지막으로 컨트롤러가 제대로 작동하는지 확인합니다.
배터리가 충전되지 않음:
원인: 가능한 원인으로는 충전기 오작동, 충전 포트 연결 불량, 배터리 관리 시스템(BMS) 문제 등이 있습니다.
해결책: 충전기와 충전 포트가 올바르게 작동하는지 확인하십시오. 충전기의 표시등이 켜지지 않으면 다른 충전기를 사용해 보세요. 충전기가 작동하는 경우 BMS를 확인하여 배터리 충전을 방해하지 않는지 확인하세요.
배터리 과열:
원인: 과방전, 배터리 노화 또는 충전 중 문제로 인해 발생할 수 있습니다.
해결책: 배터리가 과방전되었는지 확인하고 충전량이 너무 낮을 때는 사용을 피하십시오. 정기적으로 배터리 상태를 점검하고 충전 중에 배터리가 과열되지 않는지 확인하세요. 배터리가 노후화되면 교체를 고려하십시오.
전기 스쿠터는 가속 중에 전력이 부족합니다.
원인: 배터리 충전 부족, 배터리 노화 또는 컨트롤러 설정이 문제일 수 있습니다.
해결책: 배터리 충전 상태를 확인하여 완전히 충전되었는지 확인하십시오. 배터리가 정상이면 컨트롤러 설정을 확인하여 전력 제한이나 오작동이 없는지 확인하십시오.
배터리 표시 문제:
원인: 배터리 관리 시스템(BMS)에 문제가 있어 배터리 상태 판독이 부정확해질 수 있습니다.
해결 방법: BMS 배선을 확인하여 올바르게 연결되어 있는지 확인하고 각 셀을 올바르게 모니터링하십시오. 문제가 지속되면 BMS를 재보정하거나 교체하십시오.
유지 관리 및 관리
배터리 수명을 연장하고 전기 스쿠터가 최상의 상태로 작동하도록 하려면 정기적인 유지 관리 및 관리가 필수적입니다. 다음은 몇 가지 중요한 유지 관리 및 관리 요령입니다.
배터리 전압 및 상태를 정기적으로 확인하십시오. 디지털 멀티미터를 사용하여 배터리 전압을 정기적으로 확인하고 상태가 양호한지 확인하십시오. 리튬 배터리는 20%-80% 사이에서 충전했을 때 가장 좋은 성능을 발휘하므로 재충전하기 전에 배터리를 완전히 방전시키지 마십시오. 배터리 수명을 연장하려면 과방전을 방지하세요.
배터리 연결 포트 청소: 배터리 연결 포트를 주기적으로 청소하여 먼지나 부식이 쌓이지 않았는지 확인하십시오. 먼지나 부식으로 인해 접촉 불량이 발생하여 배터리의 충전 및 방전 성능에 영향을 줄 수 있습니다.
배터리를 건조한 상태로 유지하십시오. 특히 젖은 상태에서 사용하는 동안 배터리를 물이나 습기에 노출시키지 마십시오. 배터리 수납칸이 방수 처리되어 물이 들어가지 않도록 하세요.
배터리 관리 시스템(BMS)을 정기적으로 점검하십시오. BMS는 배터리 시스템의 핵심입니다. 정기적으로 상태를 확인하여 제대로 작동하는지 확인하고 배터리 상태를 모니터링하세요. BMS가 오작동하는 경우 즉시 수리하거나 교체하십시오.
배터리의 적절한 보관: 스쿠터를 장기간 보관할 계획이라면 배터리를 건조하고 시원한 곳에 보관하십시오. 보관 온도는 이상적으로 5도에서 20도 사이여야 하며 배터리 성능을 저하시킬 수 있는 고온 또는 저온 환경을 피해야 합니다.
장시간 고온 사용 방지: 고온 환경에서 스쿠터를 사용하면 배터리 노화가 가속화될 수 있습니다. 과열과 배터리 손상을 방지하려면 더운 날씨, 특히 여름철에 장시간 스쿠터를 타지 마십시오.
이러한 정기적인 유지 관리 및 관리 관행을 따르면 배터리 수명을 연장하고 전기 스쿠터를 최상의 상태로 유지하여 불필요한 고장 및 성능 저하를 방지할 수 있습니다.
결론
전기 스쿠터용 24V 배터리 시스템을 배선하고 유지 관리하는 것은 어려운 작업처럼 보일 수 있지만, 올바른 지식과 세부 사항에 대한 세심한 주의가 있다면 간단한 과정이 될 수 있습니다. 배선 원리 이해부터 적절한 설치 및 엄격한 테스트 보장에 이르기까지 각 단계는 스쿠터가 원활하고 효율적으로 작동하는 데 중요한 역할을 합니다. 적절한 배터리 유지 관리는 설치만큼 중요하다는 점을 기억하십시오. 정기적인 점검, 적절한 보관 및 시기적절한 문제 해결을 통해 배터리 수명을 연장하고 전기 스쿠터를 최상의 상태로 유지할 수 있습니다.
노련한 매니아이든 전기 스쿠터 세계를 처음 접하는 사람이든 다음 지침을 따르면 안정적이고 오래 지속되는 배터리 설정을 얻는 데 도움이 됩니다.
